الوصف
نظرة عامة على المنتج
تقوم شركة GPE بتصنيع وصلات مطرقية عالية الضغط للاستخدام في عمليات التكسير الهيدروليكي، والإسمنت، والتحميض، واختبار الآبار، والتدوير، والضخ بالضغط، والحفر، وأنظمة التدفق العكسي.
توفر الوصلة المطرقية اتصالاً ميكانيكياً سريعاً بين مكونين من مكونات خطوط التدفق الحاملة للضغط. وتتكون المجموعة من قطعة فرعية ذكرية، وقطعة فرعية أنثوية، وصامولة مجنحة، ونظام إحكام مخصص لكل فئة Fig. وتستخدم الصامولة المجنحة سناً لولبياً متيناً من نوع ACME لسحب القطعتين الذكرية والأنثوية معاً وضغط واجهة الإحكام.
يمكن ربط الوصلة وفكها دون تدوير الأنابيب المتصلة. ويسمح ذلك بتركيب الصمامات، ومجموعات الأنابيب المستقيمة، والوصلات الدوارة، والمشعبات، وخطوط تصريف المضخات أو إزالتها واستبدالها بسرعة أثناء تجهيز موقع البئر وأعمال الصيانة.
تقوم GPE بتصنيع الوصلات المطرقية بمقاسات اسمية من 1 إلى 5 بوصات وفئات ضغط من 1,000 إلى 20,000 psi. ويشمل نطاق المنتجات التكوينات التالية:
- Fig 100
- Fig 200
- Fig 206
- Fig 400
- Fig 602
- Fig 1002
- Fig 1003
- Fig 1502
- Fig 2002
- Fig 2202
يتم تصنيع النهايات اللولبية والنهايات المخصصة للحام التناكبي للخدمة القياسية، وخدمة درجات الحرارة المنخفضة، وخدمة H₂S. ويتم توريد الوصلات الكاملة، والقطع الذكرية، والقطع الأنثوية، والصواميل المجنحة، وحلقات الإحكام، ومكونات التثبيت، والوصلات العمياء، وقطع الإصلاح وفقاً لفئة Fig المعتمدة، والمقاس، وفئة الضغط، وظروف الخدمة.
تتصل الوصلات المطرقية من GPE مباشرة مع:
- الصمامات السدادية عالية الضغط
- صمامات عدم الرجوع عالية الضغط
- الوصلات الدوارة عالية الضغط
- صمامات تنفيس الطوارئ
- أنظمة مشعبات خطوط التدفق والتكسير الكاملة
هل تحتاج إلى وصلة مطرقية لنظام Flow Iron موجود؟
أرسل إلى GPE رقم فئة Fig، والمقاس الاسمي، وضغط التشغيل، ونوع النهاية اللولبية أو المخصصة للحام التناكبي، والخدمة القياسية أو خدمة H₂S، والكمية المطلوبة.
سيقوم فريقنا الهندسي بتأكيد المجموعة الكاملة المتوافقة، وأبعاد التوصيل، وهيكل الإحكام، وفئة الضغط، وعرض سعر المصنع.
طلب عرض سعر لوصلة مطرقية:
تواصل معنا للحصول على عرض فني
إرسال رسم الوصلة المطرقية:
info@gpepump.com
الوصف المختصر للمنتج
توفر الوصلات المطرقية عالية الضغط من GPE توصيلات سريعة وآمنة بين مكونات معدات خطوط التدفق في حقول النفط.
تتحمل القطع الحاملة للضغط المصنوعة من الفولاذ المطروق، والصامولة المجنحة المتينة، والسن اللولبي الدقيق من نوع ACME، ونظام الإحكام المخصص لكل فئة Fig نبضات الضغط، والاهتزازات الميكانيكية، وعمليات التركيب والفك المتكررة، وظروف خدمة الآبار الصعبة.
تستخدم فئات الضغط المنخفض هياكل إحكام معدنية دقيقة أو هياكل إحكام مدعومة بحلقات O-Ring. أما فئات الضغط العالي فتستخدم حلقات إحكام شفوية قابلة للاستبدال أو مجموعات إحكام هندسية مدعومة بالضغط، للمحافظة على إحكام موثوق وحماية أسطح التلامس المعدنية.
يتم وسم كل وصلة كاملة بصورة دائمة برقم Fig، والمقاس الاسمي، وضغط التشغيل، وفئة الخدمة، للحد من مخاطر عدم تطابق التوصيلات أثناء التجميع في موقع البئر.
أبرز خصائص المنتج
- مقاسات اسمية من 1 إلى 5 بوصات
- ضغوط تشغيل من 1,000 إلى 20,000 psi
- نطاق ضغط متري من 7 إلى 140 MPa
- Fig 100 و200 و206 و400 و602 و1002 و1003 و1502 و2002 و2202
- تكوينات لولبية ومخصصة للحام التناكبي
- خيارات لسنون أنابيب الخطوط ومواسير الإنتاج
- وصلات عمياء ذكرية وأنثوية
- الخدمة القياسية وخدمة درجات الحرارة المنخفضة وخدمة H₂S
- قطع حاملة للضغط مصنوعة من الفولاذ المطروق
- صامولة مجنحة عالية القوة
- سن لولبي متين من نوع ACME للصامولة المجنحة
- سرعة في الربط والفك
- أنظمة إحكام معدنية أو مطاطية مخصصة لكل فئة Fig
- حلقات إحكام قابلة للاستبدال
- أسطح تلامس وإحكام مشغلة بدقة
- إمكانية تتبع كاملة للمواد حسب رقم الصهرة
- وسم دائم لفئة Fig وتصنيف الضغط
- تعريف لوني مخصص لكل فئة Fig
- أبعاد توصيل مشغلة باستخدام CNC
- معالجة حرارية محكومة
- فحص UT وMPI والصلادة والسنون اللولبية
- اختبار هيدروستاتيكي مخصص لكل فئة Fig
- توفير الوصلات الكاملة والمكونات الاحتياطية
- توفير مجموعات كاملة متوافقة كبدائل للمعدات الموجودة
المواصفات الفنية الرئيسية
| المعلمة | نطاق تصنيع GPE |
|---|---|
| المنتج | وصلة مطرقية عالية الضغط |
| الأسماء البديلة | Wing Union / Flow Iron Union |
| فئة المنتج | وصلة لمعدات خطوط التدفق عالية الضغط |
| المقاسات الاسمية | 1–5 بوصات |
| ضغط التشغيل | 1,000–20,000 psi |
| نطاق الضغط المتري | 7–140 MPa |
| نطاق فئات Fig | Fig 100 و200 و206 و400 و602 و1002 و1003 و1502 و2002 و2202 |
| المكونات الرئيسية | قطعة ذكرية، وقطعة أنثوية، وصامولة مجنحة، ونظام إحكام |
| سن الصامولة | سن لولبي متين من نوع ACME |
| مادة القطع الحاملة للضغط | فولاذ كربوني أو فولاذ سبائكي مطروق وفقاً لفئة Fig |
| مادة الصامولة المجنحة | فولاذ عالي القوة أو حديد مطيل وفقاً لفئة Fig |
| هيكل الإحكام | معدن إلى معدن، أو O-Ring، أو حلقة إحكام شفوية، أو إحكام هندسي عالي الضغط |
| توصيلات النهايات | لولبية أو مخصصة للحام التناكبي |
| خيارات السنون | سنون أنابيب الخطوط، ومواسير الإنتاج، والسنون المعتمدة للمشروع |
| بيئة الخدمة | الخدمة القياسية، أو درجات الحرارة المنخفضة، أو خدمة H₂S |
| الاستخدامات الرئيسية | التكسير والإسمنت والتحميض والاختبار والحفر والتدفق العكسي |
| التعريف | فئة Fig، والمقاس، والضغط، وفئة الخدمة، وإمكانية تتبع رقم الصهرة |
| الفحص | UT وMPI والصلادة والأبعاد والسنون ونظام الإحكام |
| اختبار الضغط | اختبار هيدروستاتيكي مخصص لكل فئة Fig |
| نطاق التوريد | الوصلة الكاملة، والقطع الفرعية، والصامولة، وموانع التسرب، والمكونات العمياء، وقطع الإصلاح |
تأكيد فئة Fig وتصنيف الضغط الصحيحين
لا تعتبر الوصلات المطرقية ذات أرقام Fig أو فئات الضغط أو الشركات المصنعة أو فئات الخدمة المختلفة قابلة للتبادل اعتماداً على تشابه الشكل الخارجي فقط.
أرسل إلى GPE رقم Fig، والمقاس، ونوع التوصيل، وفئة الضغط، وسائل الخدمة، ودرجة الحرارة، والمعلومات البعدية للوصلة الحالية. سنؤكد المجموعة الكاملة المتطابقة ونوفر طقم الإحكام وقطع الغيار الصحيحة.
تأكيد الوصلة المطرقية الصحيحة:
اطلب عرضاً فنياً
إرسال مواصفات الوصلة:
info@gpepump.com
دليل اختيار فئات الوصلات المطرقية
| فئة الوصلة | ضغط التشغيل الاسمي | هيكل الإحكام الرئيسي | توصيل النهاية | الخدمة النموذجية |
|---|---|---|---|---|
| Fig 100 | 1,000 psi | سطح إحكام معدني دقيق | لولبي / لحام تناكبي | المياه والزيت والخطوط منخفضة الضغط |
| Fig 200 | 2,000 psi | أسطح تلامس وإحكام دقيقة | لولبي | الخدمة العامة متوسطة الضغط |
| Fig 206 | 2,000 psi | حلقة O-Ring على القطعة الذكرية | لولبي | المشعبات وأنابيب الخدمة |
| Fig 400 | 4,000 psi | إحكام معدني كروي ومخروطي | لولبي / لحام تناكبي | المياه والزيت والغاز المتوافق بضغط متوسط |
| Fig 602 | 6,000 psi | حلقة إحكام مرنة قابلة للاستبدال | لولبي / لحام تناكبي | الإسمنت والتدوير وخدمة الزيت الساخن |
| Fig 1002 | 10,000 psi | حلقة إحكام شفوية قابلة للاستبدال | لولبي / لحام تناكبي | الإسمنت عالي الضغط والتحميض والاختبار |
| Fig 1003 | 10,000 psi لمقاس 3 بوصات؛ و7,500 psi لمقاسات اللحام التناكبي 4–5 بوصات | مقعد كروي قابل لتعويض عدم المحاذاة مع حلقة إحكام | لحام تناكبي | الأنابيب عالية الضغط التي تتطلب تصحيحاً زاويّاً |
| Fig 1502 | 15,000 psi | حلقة إحكام عالية الضغط قابلة للاستبدال | لولبي / لحام تناكبي | التكسير الهيدروليكي ومعدات Flow Iron عالية الضغط |
| Fig 2002 | 20,000 psi | إحكام هندسي للضغط فائق الارتفاع | لحام تناكبي / واجهة متكاملة | الضخ والاختبار بالضغط فائق الارتفاع |
| Fig 2202 | تكوين خدمة حامضية بضغط 15,000 psi | مجموعة إحكام عالية الضغط للخدمة الحامضية | لحام تناكبي | خطوط التحكم في الضغط وخدمة الآبار المحتوية على H₂S |
يتحكم رسم GPE المعتمد ولوحة اسم المنتج في المقاس النهائي، وتصنيف الضغط، والمواد، وطقم الإحكام، وتجهيز النهايات. كما يتحدد تصنيف الوصلة المخصصة للحام التناكبي بسماكة جدار الأنبوب المتصل، ومادته، وتصنيف ضغطه.
نطاق المنتجات حسب فئة Fig
الوصلة المطرقية Fig 100
تعد Fig 100 وصلة اقتصادية بضغط 1,000 psi للمياه والزيت وخدمة الغاز المتوافقة. وتوفر أسطح التلامس المعدنية الدقيقة إحكام الضغط دون استخدام حلقة إحكام أولية قابلة للاستبدال.
الوصلة المطرقية Fig 200
تعد Fig 200 وصلة لولبية عامة بضغط 2,000 psi للخدمة متوسطة الضغط. وتوفر أسطح التلامس الدقيقة الإحكام عندما تسحب الصامولة المجنحة القطعتين معاً.
الوصلة المطرقية Fig 206
تستخدم Fig 206 حلقة O-Ring مركبة على القطعة الذكرية. وتوفر الحلقة المطاطية القابلة للاستبدال حاجز الإحكام الرئيسي، كما تسهل أعمال الصيانة السريعة.
الوصلة المطرقية Fig 400
تستخدم Fig 400 هيكل إحكام معدني دقيقاً من النوع الكروي والمخروطي لخطوط المياه والزيت والغاز المتوافق بضغط 4,000 psi.
الوصلة المطرقية Fig 602
تستخدم Fig 602 حلقة إحكام مرنة قابلة للاستبدال داخل القطعة الأنثوية. وتستخدم في أنظمة الإسمنت والتدوير والزيت الساخن وخدمة الآبار بضغط 6,000 psi.
الوصلة المطرقية Fig 1002
تستخدم Fig 1002 في خطوط الإسمنت والتحميض واختبار الآبار والضخ بالضغط بضغط 10,000 psi. وتوفر حلقة الإحكام الشفوية القابلة للاستبدال حاجز الضغط وتحمي أسطح التلامس المعدنية.
الوصلة المطرقية Fig 1003 القابلة لتعويض عدم المحاذاة
تعد Fig 1003 وصلة مخصصة للحام التناكبي وقابلة لتعويض عدم المحاذاة للأنابيب التي تحتاج إلى تصحيح زاوي متحكم فيه. وتسمح هندسة المقعد الكروي بانحراف يصل إلى 7.5 درجات عن خط المركز، مما يوفر نطاق محاذاة إجمالياً يبلغ 15 درجة.
الوصلة المطرقية Fig 1502
تعد Fig 1502 التوصيل الرئيسي بضغط 15,000 psi لعمليات التكسير الهيدروليكي ومعدات Flow Iron عالية الضغط. وتستخدم في منتجات GPE التالية:
الوصلة المطرقية Fig 2002
يتم تصنيع Fig 2002 لأنظمة Flow Iron والضخ بالضغط والاختبار بضغط 20,000 psi. وتستخدم المجموعة الكاملة بفئة 20K مواد ضغط مؤهلة، وسماكات جدار محكومة، وطقم إحكام هندسياً.
الوصلة المطرقية Fig 2202
يتم تصنيع Fig 2202 لتطبيقات H₂S والخدمة الحامضية بضغط 15,000 psi. وتخضع مواد الجسم، والصلادة، والمعالجة الحرارية، وموانع التسرب، ومكونات التثبيت للتحكم وفقاً لبيئة الخدمة الحامضية المحددة.
مكونات الوصلة المطرقية
القطعة الفرعية الذكرية
تدخل القطعة الذكرية داخل القطعة الأنثوية وتشكل أحد جانبي واجهة إحكام الضغط. وتحتوي على مقدمة الإحكام الذكرية، ومجرى التدفق، وتوصيل النهاية الخارجي، وهندسة تثبيت الصامولة.
القطعة الفرعية الأنثوية
تستقبل القطعة الأنثوية القطعة الذكرية، وتحتوي على المقعد المعدني أو أخدود حلقة الإحكام. كما تحمل القطعة الأنثوية السن اللولبي الخارجي من نوع ACME الذي تتعشق معه الصامولة المجنحة.
الصامولة المجنحة
تسحب الصامولة المجنحة القطعتين الذكرية والأنثوية معاً. وتوفر أجنحة الصامولة أسطح الطرق المستخدمة أثناء الربط والفك.
يتم إخراج الصامولة من الخدمة عندما تصبح الأجنحة مفلطحة، أو منتفخة، أو متشققة، أو متآكلة بدرجة شديدة.
حلقة الإحكام
توفر حلقة الإحكام حاجز الضغط الرئيسي في فئات الوصلات التي تستخدم مانع تسرب مطاطياً.
يعتمد اختيار حلقة الإحكام على:
- رقم Fig
- المقاس الاسمي
- سائل الخدمة
- درجة الحرارة
- التعرض لغاز H₂S
- التوافق الكيميائي
- متطلبات مقاومة إزالة الضغط الانفجارية
السن اللولبي ACME للصامولة المجنحة
يوفر السن الخشن من نوع ACME قوة تثبيت محورية مرتفعة، وسرعة في الربط، ومساحة تلامس كبيرة للسنون، والقدرة على تحمل عمليات التجميع المتكررة.
تتم مراقبة جودة السن من خلال التشغيل باستخدام CNC، وفحص الأبعاد، واستخدام مقاييس فحص مخصصة لكل فئة Fig.
يجب تنظيف السن وفحصه قبل الربط. ولا يجوز إجبار سن تالف على التعشيق.
أنظمة الإحكام المعدنية والمطاطية
تستخدم فئات الضغط المنخفض والمتوسط أسطح تلامس معدنية دقيقة أو أنظمة إحكام مدعومة بحلقات O-Ring.
أما فئات الضغط العالي فتستخدم حلقات إحكام شفوية أو موانع تسرب مدعومة بالضغط وقابلة للاستبدال.
يجب استبدال مانع التسرب عندما يكون مقطوعاً، أو مبثوقاً، أو متصلباً، أو منتفخاً، أو متضرراً كيميائياً، أو مشوهاً بصورة دائمة.
الوصلات المطرقية ذات النهايات اللولبية
تقوم GPE بتصنيع توصيلات بسنون أنابيب الخطوط، ومواسير الإنتاج، والسنون المعتمدة للمشروع.
يحدد الرسم نوع السن الدقيق، والمقاس الاسمي، واتجاه Pin أو Box، ومتطلبات مقياس الفحص، وفئة الضغط.
يتم فحص سنون أنابيب الخطوط وفق API باستخدام مقاييس معايرة عند تحديد ذلك. ولا يعني توافق السن اللولبي وحده أن الوصلة المطرقية الكاملة معتمدة وفق مواصفة مستقلة لمنتج API.
الوصلات المطرقية المخصصة للحام التناكبي
يتم لحام الوصلات ذات النهايات التناكبية داخل الوصلات الأنبوبية القصيرة، والأنابيب الصلبة، والمشعبات، ومجموعات المعدات.
يحدد الرسم المعتمد ما يلي:
- القطر الخارجي للأنبوب
- قطر المجرى الداخلي
- سماكة الجدار
- جدول سماكة الأنبوب Pipe Schedule
- زاوية تجهيز اللحام
- وجه جذر اللحام
- درجة المادة
- متطلبات الفحوص غير الإتلافية NDE
- تصنيف الضغط النهائي
يكون تصنيف الضغط محدوداً بأقل تصنيف بين مكونات الوصلة، والأنبوب المتصل، واللحام المكتمل.
الخدمة القياسية
تتعامل الوصلات المطرقية المخصصة للخدمة القياسية مع السوائل غير الحامضية المتوافقة، بما في ذلك:
- المياه
- سوائل التكسير
- ملاط الإسمنت
- سوائل الحفر
- محاليل الإكمال الملحية
- السوائل الزيتية المتوافقة
- سوائل اختبار الآبار
- سوائل التدفق العكسي
خدمة H₂S والغاز الحامضي
تستخدم وصلات GPE المطرقية المخصصة لخدمة H₂S مواد حاملة للضغط ذات صلادة محكومة، ومعالجة حرارية مؤهلة، وموانع تسرب للخدمة الحامضية، وفحصاً للصلادة، واختياراً للمواد وفق NACE MR0175 / ISO 15156.
لا يجوز خلط مكونات الخدمة القياسية مع مكونات خدمة H₂S.
التعريف اللوني والوسم
توفر الألوان المخصصة لكل فئة Fig وسيلة سريعة للمساعدة في التعرف البصري، لكن اللون ليس وسيلة التحقق الوحيدة.
يتم وسم كل وصلة كاملة بالمعلومات التالية:
- رقم Fig
- المقاس الاسمي
- ضغط التشغيل
- الخدمة القياسية أو خدمة H₂S
- رقم صهرة المادة
- بيانات تتبع المنتج أو الدفعة
- تاريخ التصنيع
توافق التوصيلات
يتطلب التوصيل الآمن مجموعة متطابقة من القطعة الذكرية، والقطعة الأنثوية، والصامولة المجنحة، ونظام الإحكام.
يجب أن تتطابق العناصر التالية:
- رقم Fig
- المقاس الاسمي
- فئة الضغط
- هندسة القطعتين الذكرية والأنثوية
- السن اللولبي ACME
- شكل مانع التسرب
- قطر المجرى الداخلي
- فئة الخدمة
- فئة درجة الحرارة
توفر GPE مجموعات كاملة متوافقة كبدائل وفقاً لرسومات الواجهات المعتمدة.
لا يجوز خلط مكونات من شركات مصنعة مختلفة، إلا إذا تم التحقق رسمياً من التوصيل الكامل واعتماده واختباره بالضغط كمجموعة واحدة.
التشابه البصري لا يثبت التوافق.
التطبيقات
التكسير الهيدروليكي
تربط الوصلات المطرقية بين مضخات التكسير، ومشعبات التصريف، والصمامات السدادية، وصمامات عدم الرجوع، والوصلات الدوارة، ومجموعات الأنابيب المستقيمة، ومشعبات Frac Missile، ومشعبات Zipper، وأشجار التكسير.
الإسمنت
تستخدم وصلات Fig 602 وFig 1002 وFig 1502 لربط وحدات الإسمنت، والمضخات، والمشعبات، ورؤوس الإسمنت، ورؤوس التدوير، وخطوط الغسل.
التحميض
تستخدم الوصلات المخصصة للتحميض مواد وموانع تسرب متوافقة مع نوع الحمض، وتركيزه، ومثبط التآكل، ودرجة الحرارة، ومحتوى H₂S وCO₂ والكلوريدات.
اختبار الآبار والتدفق العكسي
تستخدم خطوط الاختبار والتدفق العكسي المؤقتة عالية الضغط الوصلات المطرقية لتسريع تجهيز النظام في الموقع. وتخضع هذه المجموعات لفحوص دورية للمجرى الداخلي، والسنون، وموانع التسرب، وسماكة الجدار.
عملية التصنيع
- اختيار المواد وفقاً لفئة Fig
- التحقق من شهادات المواد الخام
- تحديد رقم الصهرة
- الطرق أو تصنيع الصامولة بالطريقة المعتمدة
- فحص المطروقات بالموجات فوق الصوتية
- التشغيل الأولي
- المعالجة الحرارية المحكومة
- اختبار الخصائص الميكانيكية والصلادة
- تشغيل المجرى الداخلي
- تشغيل مقاعد القطعتين الذكرية والأنثوية
- تشغيل السن اللولبي ACME
- تشغيل أخدود مانع التسرب
- تجهيز النهاية اللولبية أو نهاية اللحام التناكبي
- الفحص بالجسيمات المغناطيسية
- فحص الأبعاد والسنون باستخدام المقاييس
- مطابقة المكونات
- الوسم الدائم لفئة Fig والضغط
- الاختبار الهيدروستاتيكي
- الفحص النهائي
- حماية النهايات والتعبئة للتصدير
مراقبة الجودة والاختبار
تشمل مراقبة الجودة لدى GPE ما يلي:
- مراجعة شهادات المواد
- التحقق من التركيب الكيميائي
- إمكانية التتبع حسب رقم الصهرة
- مراقبة المعالجة الحرارية
- اختبار الخصائص الميكانيكية
- اختبار الصدمات في درجات الحرارة المنخفضة للطلبات المحددة
- فحص الصلادة
- فحص المطروقات بالموجات فوق الصوتية UT
- الفحص بالجسيمات المغناطيسية MPI
- فحص المجرى الداخلي وسماكة الجدار
- فحص المقعد المعدني وأخدود مانع التسرب
- فحص السن اللولبي ACME
- فحص سنون النهايات باستخدام المقاييس
- فحص تجهيز اللحام التناكبي
- فحص مطابقة المكونات
- الاختبار الهيدروستاتيكي
يحدد سجل اختبار الضغط رقم Fig، والمقاس، وضغط التشغيل، وضغط الاختبار، ووسط الاختبار، وزمن تثبيت الضغط، وبيانات التتبع، ونتيجة القبول.
التركيب ومتطلبات السلامة الأساسية
قبل ربط الوصلة:
- تحقق من رقم Fig، والمقاس، والضغط، وفئة الخدمة.
- افحص القطعتين الذكرية والأنثوية.
- افحص سن الصامولة المجنحة وأجنحتها.
- ركب مانع التسرب الصحيح والنظيف.
- قم بمحاذاة الأنابيب المتصلة ودعمها.
- ابدأ تعشيق الصامولة يدوياً.
- أكمل عملية الربط باستخدام إجراء الطرق المعتمد.
- تحقق من اكتمال التعشيق.
- اختبر خط التدفق المكتمل بالضغط وفقاً لإجراءات الموقع.
متطلبات السلامة الأساسية:
- لا تضرب أو تشد أو تفك وصلة واقعة تحت الضغط.
- لا تتجاوز ضغط التشغيل المبيّن على الوصلة.
- لا تخلط بين أرقام Fig المختلفة.
- لا تخلط مكونات الخدمة القياسية ومكونات خدمة H₂S.
- لا تستخدم صامولة مجنحة تالفة.
- لا تجبر السنون غير المتطابقة على التعشيق.
- لا تستخدم الوصلة كنقطة رفع أو تعليق.
- لا تعتمد على اللون وحده لتأكيد التوافق.
- لا تعِد استخدام مانع تسرب تالف.
- لا تركب مكوناً غير موسوم في خدمة الضغط العالي.
الفحص ومعايير الرفض
يجب فحص الوصلة للكشف عن تشوه أجنحة الصامولة، وتآكل السن اللولبي ACME، والتشققات، والتآكل الكيميائي، والتعرية، وتلف مانع التسرب، وخدوش المقعد المعدني، وانجراف المجرى الداخلي، وتلف العلامات، وعدم تطابق فئة الخدمة.
يتم إخراج الوصلة من الخدمة عندما يكشف الفحص عن:
- تشققات في الأجزاء الحاملة للضغط
- أجنحة صامولة مفلطحة أو منتفخة
- سنون ممزقة أو مشوهة
- تلف عميق في سطح الإحكام
- تعرية غير مقبولة في المجرى الداخلي
- تشوه دائم
- علامة ضغط غير مقروءة
- مكونات غير صحيحة لفئة الخدمة
- تسرب أثناء الاختبار
- توافق غير موثّق
قطع الغيار
توفر GPE:
- الوصلات الكاملة
- القطع الفرعية الذكرية
- القطع الفرعية الأنثوية
- الصواميل المجنحة
- حلقات الإحكام
- حلقات O-Ring
- موانع التسرب الشفوية
- حلقات التثبيت
- السدادات العمياء
- الأغطية العمياء
- واقيات السنون
- القطع الفرعية المخصصة للحام التناكبي
- أطقم موانع التسرب
- حزم الاستبدال الكاملة
أعطال التشغيل الشائعة
تسرب التوصيل
تشمل الأسباب الرئيسية استخدام مانع تسرب غير صحيح، أو تلف الأخدود، أو عدم كفاية الربط، أو عدم تطابق المكونات، أو عدم تطابق فئة الضغط، أو تعرية المجرى الداخلي، أو عدم التوافق الكيميائي.
صعوبة الربط
تشمل الأسباب الرئيسية اتساخ السنون، أو تشوه الصامولة، أو تعشيق السنون بصورة متقاطعة، أو عدم محاذاة الأنابيب، أو عدم تطابق مكونات Fig، أو وجود حمل خارجي مفرط.
تشوه أجنحة الصامولة
تشمل الأسباب الرئيسية الطرق المفرط، أو أضرار الصدمات المتكررة، أو التآكل الكيميائي، أو محاولة فك الوصلة أثناء وجود الضغط.
بثق مانع التسرب
تشمل الأسباب الرئيسية استخدام شكل مانع تسرب غير صحيح، أو تجاوز الضغط، أو تلف هندسة الدعم، أو الانتفاخ الكيميائي، أو ارتفاع درجة الحرارة أكثر من المسموح.
فشل السن اللولبي
تشمل الأسباب الرئيسية التعشيق المتقاطع، أو إجبار الوصلة على الربط، أو التآكل الشديد، أو التآكل الكيميائي، أو عدم اكتمال التعشيق.
يجب عزل كل مجموعة متأثرة، وتفريغ الضغط منها، وفحصها، وإصلاحها باستخدام مكونات معتمدة، واختبارها بالضغط قبل إعادة استخدامها.
لماذا يختار المشترون وصلات GPE المطرقية؟
شركات الضخ بالضغط
توفر GPE توصيلات من 1K إلى 20K، وتكوينات ضغط عالٍ من Fig 602 إلى Fig 2002، وخيارات للخدمة القياسية وخدمة H₂S، ومجموعات كاملة متطابقة، ودعماً طويل الأجل لموانع التسرب.
شركات تأجير وإصلاح معدات Flow Iron
توفر GPE مكونات مخصصة لكل فئة Fig، وحزم موانع تسرب، ورسومات أبعاد، ودعماً للفحص، وإمكانية تتبع الدفعات، ووصلات عمياء، ومجموعات كاملة متوافقة كبدائل.
مصنعو المعدات
توفر GPE رسومات للواجهات اللولبية والمخصصة للحام التناكبي، واتجاه القطع الذكرية والأنثوية، ودمج المشعبات، وخطط الفحص، والاختبارات بحضور العميل، والوثائق الكاملة.
كيفية اختيار الوصلة المطرقية الصحيحة
- حدد رقم Fig.
- أكد المقاس الاسمي.
- أكد ضغط التشغيل.
- اختر التكوين اللولبي أو المخصص للحام التناكبي.
- حدد نوع السن أو جدول سماكة الأنبوب.
- حدد التكوين الذكري أو الأنثوي أو الأعمى.
- اختر الخدمة القياسية أو درجات الحرارة المنخفضة أو خدمة H₂S.
- حدد نطاق درجة الحرارة.
- حدد سائل الخدمة.
- أكد التوافق البعدي.
- أكد مادة مانع التسرب.
- أكد متطلبات الاختبار والوثائق.
- أكد كميات موانع التسرب والمكونات الاحتياطية.
الأسئلة الشائعة
ما المقاسات التي تقوم GPE بتصنيعها؟
تقوم GPE بتصنيع وصلات مطرقية بمقاسات من 1 إلى 5 بوصات.
ما فئات الضغط المتاحة؟
يغطي نطاق التصنيع ضغوطاً من 1,000 إلى 20,000 psi، أو من 7 إلى 140 MPa.
ما فئات Fig المتاحة؟
تقوم GPE بتصنيع Fig 100 و200 و206 و400 و602 و1002 و1003 و1502 و2002 و2202.
ما فئة الوصلة المستخدمة في التكسير بضغط 15K؟
تعد Fig 1502 التوصيل الرئيسي بضغط 15,000 psi المستخدم في معدات Flow Iron الخاصة بالتكسير الهيدروليكي.
ما فئة الوصلة المستخدمة في خدمة 10K؟
تستخدم Fig 1002 في خطوط الإسمنت والتحميض والاختبار وخدمة الآبار بضغط 10,000 psi.
ما هي Fig 1003؟
Fig 1003 هي وصلة مطرقية مخصصة للحام التناكبي وقابلة لتعويض عدم المحاذاة، وتوفر تصحيحاً زاويّاً متحكماً فيه للأنابيب عالية الضغط.
ما فئة الوصلة المستخدمة في خدمة 20K؟
تستخدم Fig 2002 في أنظمة Flow Iron والضخ بالضغط المصممة للعمل بضغط 20,000 psi.
ما فئة الوصلة المستخدمة في خدمة H₂S؟
تستخدم Fig 2202 في تطبيقات الخدمة الحامضية بضغط 15K. كما تقوم GPE بتصنيع تكوينات أخرى باستخدام مواد ذات صلادة محكومة واختيار مواد وفق NACE MR0175 / ISO 15156.
هل تتوفر وصلات لولبية ووصلات للحام التناكبي؟
نعم. تقوم GPE بتصنيع التكوينين وفقاً لرسم السن أو تجهيز اللحام المعتمد.
هل يمكن توصيل فئات Fig مختلفة معاً؟
لا. لا يجوز خلط فئات Fig المختلفة.
هل يمكن خلط مكونات GPE مع مكونات شركة مصنعة أخرى؟
توفر GPE مجموعات كاملة متوافقة كبدائل. ولا يجوز خلط المكونات الفردية من شركات مختلفة، إلا إذا تم التحقق رسمياً من المجموعة الكاملة واختبارها بالضغط.
هل يكفي اللون لتحديد نوع الوصلة؟
لا. يجب التحقق من العلامات الدائمة لفئة Fig، والمقاس، والضغط، وفئة الخدمة. ويستخدم اللون كوسيلة مساعدة بصرية فقط.
هل يمكن شد الوصلة أثناء وجود الضغط؟
لا. لا يجوز طرق أو شد أو فك أو تفكيك وصلة واقعة تحت الضغط.
هل يمكن استخدام الوصلة لتعليق الأنابيب؟
لا. الوصلات المطرقية هي توصيلات حاملة للضغط، وليست أجهزة تعليق أو رفع.
ما الفرق بين الخدمة القياسية وخدمة H₂S؟
تستخدم خدمة H₂S مواد ذات صلادة محكومة، ومعالجة حرارية مؤهلة، وموانع تسرب للخدمة الحامضية، وفحصاً للصلادة، واختياراً للمواد وفق NACE MR0175 / ISO 15156.
هل ينطبق API Spec 16C على كل وصلة مطرقية؟
لا. يتم تصنيع الوصلات المطرقية وفقاً لرسم فئة Fig المعتمد، وفئة الضغط، وظروف الخدمة، ومواصفات الشراء.
هل تتوفر موانع التسرب بصورة منفصلة؟
نعم. توفر GPE حلقات O-Ring، وموانع التسرب الشفوية، وموانع الضغط، وأطقم موانع التسرب الكاملة المخصصة لكل فئة Fig.
هل تستطيع GPE تصنيع وصلات متوافقة كبدائل؟
نعم. تقوم GPE بتصنيع مجموعات استبدال كاملة اعتماداً على الرسومات والأبعاد وأرقام القطع والعينات الفعلية المعتمدة.
ما الاختبارات التي يتم تنفيذها؟
تجري GPE فحص المواد، وفحص الأبعاد، وفحص السنون، والفحوص غير الإتلافية، والاختبار الهيدروستاتيكي المخصص لكل فئة Fig.
اطلب عرضاً لوصلة مطرقية عالية الضغط
تقوم GPE بتصنيع وصلات مطرقية كاملة ومكونات بديلة لعمليات التكسير، والإسمنت، والتحميض، واختبار الآبار، والحفر، والضخ بالضغط، وأنظمة التدفق العكسي.
يشمل نطاق التصنيع لدينا:
- مقاسات اسمية من 1 إلى 5 بوصات
- ضغوط تشغيل من 1,000 إلى 20,000 psi
- تكوينات من Fig 100 إلى Fig 2202
- نهايات لولبية ومخصصة للحام التناكبي
- مكونات ذكرية وأنثوية وعمياء
- الخدمة القياسية وخدمة درجات الحرارة المنخفضة وخدمة H₂S
- هياكل إحكام معدنية وحلقات إحكام قابلة للاستبدال
- مجموعات كاملة متوافقة كبدائل
- وثائق كاملة للمواد واختبارات الضغط
- حلقات إحكام وصواميل مجنحة وقطع فرعية وأطقم قطع غيار
توفر GPE أيضاً مجموعات متكاملة للتحكم في الضغط تشمل:
- الصمامات السدادية عالية الضغط
- صمامات عدم الرجوع عالية الضغط

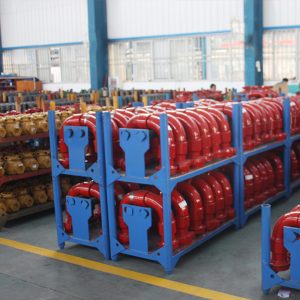

- الوصلات الدوارة عالية الضغط
- صمامات تنفيس الطوارئ
طلب عرض سعر فني:
تواصل معنا للحصول على عرض سعر
البريد الإلكتروني:
info@gpepump.com
المراجعات
لا توجد مراجعات بعد.
